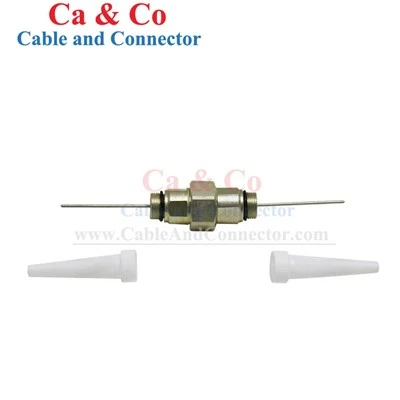

KS Female to KS Female é uma conexão-dupla com interfaces KS fêmea em ambos os lados. Ele é usado para conectar componentes macho KS compatíveis em tubulações de processo e conjuntos de equipamentos. Diferentes tamanhos, materiais e configurações podem ser fornecidos de acordo com os requisitos do sistema.
Especificações do produto
|
Parâmetro |
Especificação |
|
Tipo de produto |
Conector KS Fêmea para KS Fêmea |
|
Modelo |
CAC-KSF-KSF |
|
Configuração do conector |
KS Feminino × KS Feminino |
|
Tipo de conector |
Conector UNEF 5/8 |
|
Faixa de frequência |
CC–1000 MHz |
|
Tensão de trabalho |
335 V máx. |
|
Suportar Tensão |
170V RMS |
|
Resistência de Isolamento |
Maior ou igual a 1000 MΩ |
|
Durabilidade de acasalamento |
Maior ou igual a 500 ciclos |
|
Temperatura operacional |
-35 graus a +60 graus |
|
Padrão Aplicável |
CEI 60169-24 |
|
Material |
Alumínio + POM |
Construção do Produto
Interfaces KS femininas:Ambas as extremidades utilizam interfaces KS fêmeas, formando os pontos de conexão para dois conectores KS machos compatíveis.
Corpo do conector:O corpo de alumínio forma a carcaça mecânica principal e suporta o conjunto de conexão durante o acoplamento e uso.
Contato Central:O contato central fornece o caminho condutor entre as duas interfaces KS conectadas, com uma resistência especificada menor ou igual a 10 mΩ.
Componente Isolante:Um componente isolante POM separa as partes condutoras e suporta o desempenho de isolamento necessário do conector.
Compatibilidade e Aplicação
Integração de rede:Implantado em redes de distribuição de banda larga CATV, arquiteturas de fibra híbrida-coaxial (HFC) e linhas de transmissão de sinal de RF.
Correspondência de hardware:Acopla-se diretamente com tronco coaxial de linha dura padrão e cabos de distribuição terminados com conectores KS macho.
Continuidade de blindagem de RF:Mantém contato externo metálico contínuo através do invólucro de emenda para evitar entrada de interferência eletromagnética (EMI) e vazamento de sinal na junção de conexão.
Ambientes de implantação:Instalado em instalações internas e em instalações externas, incluindo suportes aéreos e pedestais subterrâneos.
Desempenho elétrico e de RF
Continuidade de Impedância:Projetado para preservar a impedância característica do sistema em todo o ponto de emenda dentro da faixa DC-1000MHz.
Tensão suportável:Lida com níveis de tensão de transmissão de RF padrão de até 335 V sem quebra dielétrica.
Estabilidade de contato:A baixa resistência de inserção limita a perda de sinal e a geração térmica na interface correspondente.
Integridade do Isolamento:A alta resistência dielétrica evita vazamento de corrente entre os condutores centrais e as blindagens externas.
Conexão e instalação
KS Feminino × KS Feminino:Adaptador reto com interfaces fêmea em ambas as extremidades para conectar dois conectores KS macho.
Interface UNEF 5/8:Usa roscas 5/8 UNEF; verifique a interface e as dimensões do KS em relação às especificações do produto antes de fazer o pedido.
Instalação:Alinhe as roscas manualmente e aperte com uma chave padrão. Mantenha os pinos centrais e as superfícies de contato limpos para evitar rosqueamento-cruzado.
Uso ao ar livre:Vede os pontos de conexão contra umidade e apoie cabos coaxiais de linha rígida conectados para reduzir flexões e tensões mecânicas.
Perguntas frequentes
P: Qual é o prazo de entrega típico para pedidos em massa padrão desses conectores de emenda KS?
R: Os cronogramas de produção dependem do carregamento ativo da fábrica e do volume de pedidos, com execuções de fabricação padrão normalmente processadas dentro de duas a quatro semanas.
P: Os relatórios de testes de lote ou certificados de materiais são fornecidos antes do envio?
R: Registros de inspeção de fábrica cobrindo verificações dimensionais e parâmetros de conformidade com IEC 60169-24 podem ser solicitados durante a confirmação do pedido.
P: Quais são os métodos de embalagem de exportação padrão usados para evitar danos à rosca durante o transporte?
R: Os conectores são protegidos individualmente e embalados em caixas-resistentes à umidade para proteger as roscas 5/8 UNEF e os pinos de contato internos durante remessas-de longa distância.
P: Qual é a quantidade mínima de pedido (MOQ) padrão para compras-diretas da fábrica?
R: Os requisitos de MOQ variam dependendo se os itens são retirados do estoque atual ou programados para um lote de produção dedicado.
P: Quais condições de pagamento internacionais são aceitas para transações comerciais-iniciais?
R: As liquidações comerciais padrão são normalmente feitas por meio de transferência telegráfica (T/T) ou termos de carta de crédito acordados no contrato de venda.
P: As amostras físicas de pré-{0}}produção estão disponíveis para testes de compatibilidade com inventários de cabos existentes?
R: Unidades de avaliação de amostra podem ser solicitadas para verificação técnica, com frete e condições de amostra gerenciadas por consulta individual.
